Grundsätzlicher Aufbau von Entscheidungstabellen

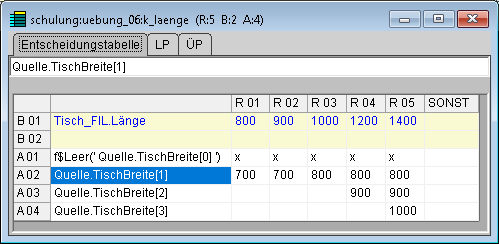

Abbildung Entscheidungstabelle

Die Bedingungen werden immer im oberen Teil der Tabelle eingetragen (Bedingungsteil), die Aktionen (Maßnahmen) im unteren Teil (Aktionsteil).

Links stehen die Begriffe, die die Bedingungen und Aktionen kennzeichnen ("Wenn"-"Dann"), rechts sind die Einzelangaben in Regeln zusammengefasst, die aufsteigend nummeriert sind.

Einer auftretenden Kombination von Bedingungen ist die entsprechende Aktionenmenge zugeordnet.

Jede Entscheidungstabelle ist durch einen Tabellennamen charakterisiert und damit ansprechbar.

Beispiel: Mögliche Tischbreiten bei einer Eingabe der Tischlänge

Ein Tisch, der 800 oder 900 lang ist, darf nur 700 breit sein.

Ein Tisch, der 1000 lang ist, darf nur 800 breit sein.

Ein Tisch, der 1200 lang ist, darf entweder 800 oder 900 breit sein.

Ein Tisch, der 1400 lang ist, darf entweder 800, 900 oder 1000 breit sein.

In dem Beispiel sind die folgenden Bedingungen und Aktionen enthalten:

Bedingungen :

Tischlänge = 800

Tischlänge = 900

Tischlänge = 1000

Tischlänge = 1200

Tischlänge = 1400

Aktionen :

Tischbreite = 700

Tischbreite = 800

Tischbreite = 800 oder 900

Tischbreite = 800, 900 oder 1000
